Vcenter新建VDS网络以及配置vMotion

  • A+
所属分类:默认

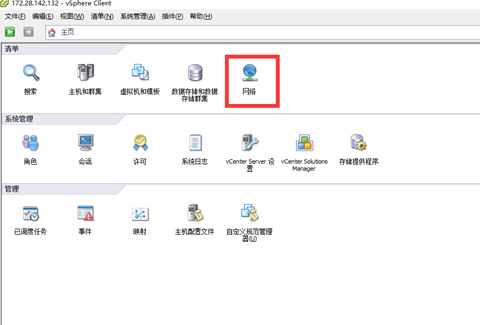

新建vMotion网络,在主页中选择网络

102717 0507 VcenterVDS1 - Vcenter新建VDS网络以及配置vMotion

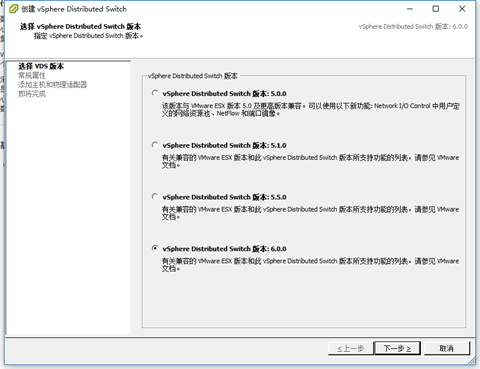

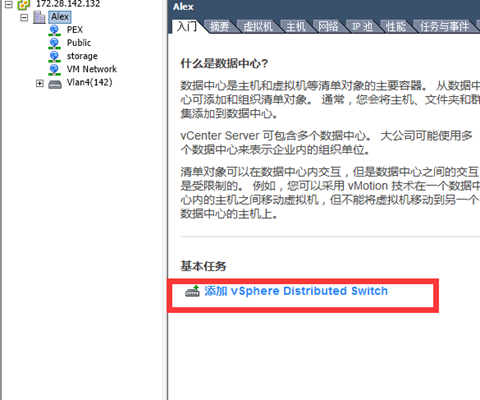

选择新建VDS,分布式交换机,以及交换机版本

102717 0507 VcenterVDS2 - Vcenter新建VDS网络以及配置vMotion




102717 0507 VcenterVDS3 - Vcenter新建VDS网络以及配置vMotion

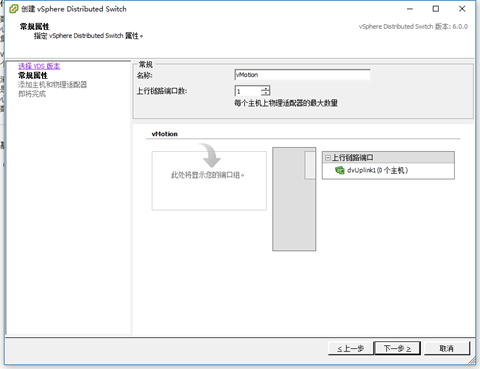

选择交换机上联端口数量,就是主机上有几个端口需要接入到这个VDS

102717 0507 VcenterVDS4 - Vcenter新建VDS网络以及配置vMotion

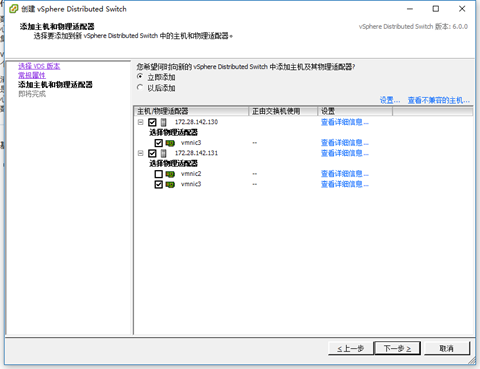

选择需要加入VDS的端口

102717 0507 VcenterVDS5 - Vcenter新建VDS网络以及配置vMotion

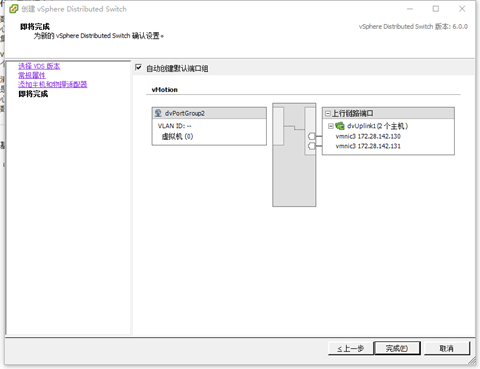

查看具体详情

102717 0507 VcenterVDS6 - Vcenter新建VDS网络以及配置vMotion




分布式交换机创建完成后,默认有一个端口组,我们也可以新建端口组

我们可以把VDS 看成就是一个交换机,端口组,就是在交换机上划分VLAN

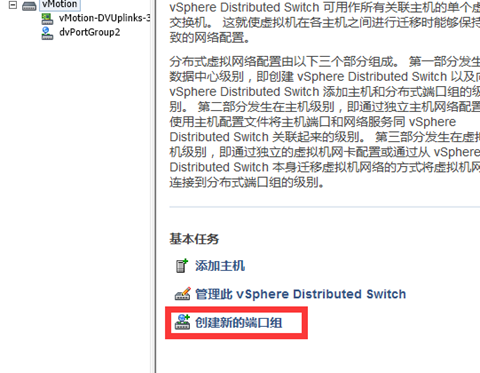

VDS中选择
创建新的端口组

102717 0507 VcenterVDS7 - Vcenter新建VDS网络以及配置vMotion

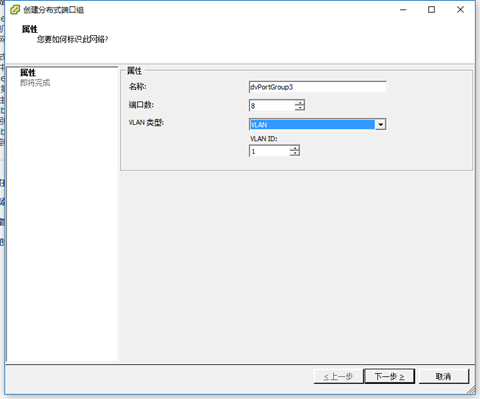

名称,端口数量,取绝于需要接入多少台服务器在乘以VDS中指定的上联数量,可以后期更改,VLAN类型根据自己的需求选择,然后完成




102717 0507 VcenterVDS8 - Vcenter新建VDS网络以及配置vMotion

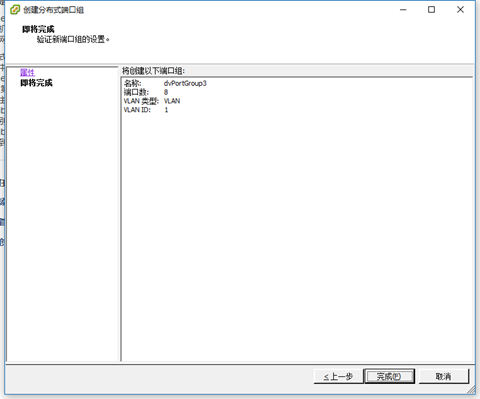

确认相关信息,完成

102717 0507 VcenterVDS9 - Vcenter新建VDS网络以及配置vMotion

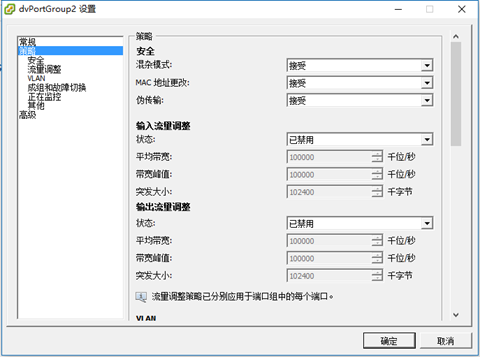

如果我们的端口组portGroup中需要跑不同IP流量,需要把混杂模式开启,右键编辑

102717 0507 VcenterVDS10 - Vcenter新建VDS网络以及配置vMotion




建议是vMotion单独使用一个VDS,可根据实际情况来选择

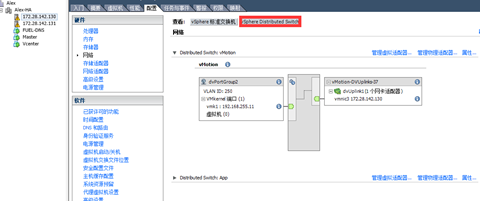

其中主机上的vMotion功能,在主机网络中找到vMotion的VDS,选择管理虚拟适配器




102717 0507 VcenterVDS11 - Vcenter新建VDS网络以及配置vMotion

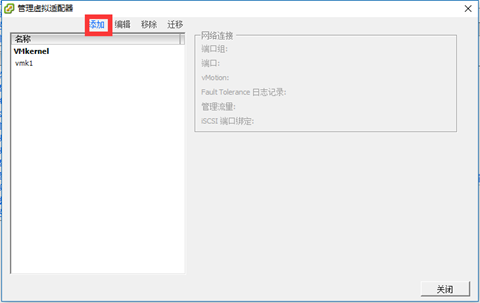

选择添加按钮

102717 0507 VcenterVDS12 - Vcenter新建VDS网络以及配置vMotion

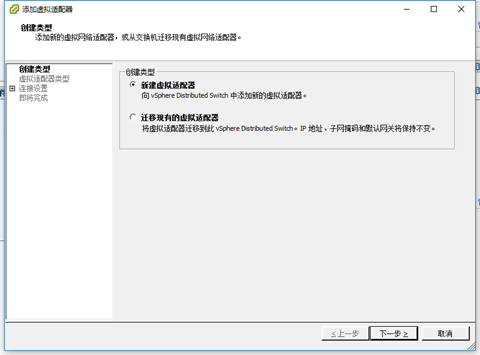

新建虚拟适配器

102717 0507 VcenterVDS13 - Vcenter新建VDS网络以及配置vMotion

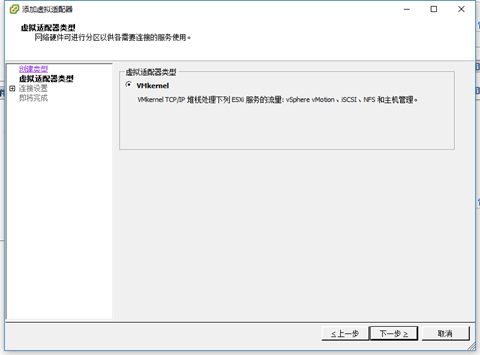

Vmkernel

102717 0507 VcenterVDS14 - Vcenter新建VDS网络以及配置vMotion

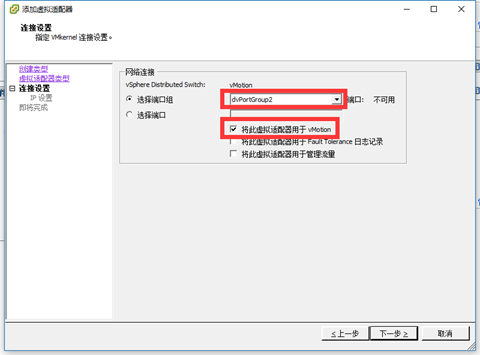

端口组选择刚才VDS上新建的的端口,选择将此虚拟机适配器用于vMotion

102717 0507 VcenterVDS15 - Vcenter新建VDS网络以及配置vMotion

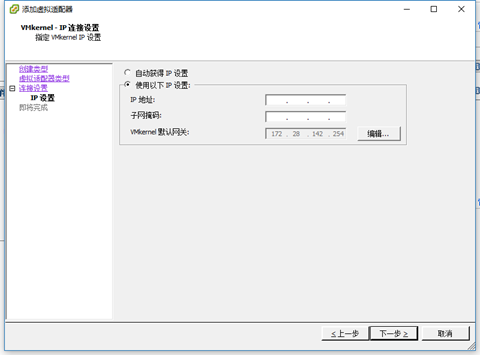

填写相应的IP地址

102717 0507 VcenterVDS16 - Vcenter新建VDS网络以及配置vMotion

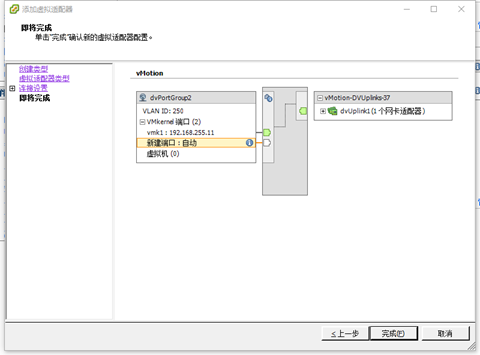

最后是详细信息说明,确定后就完成vMotion设置

102717 0507 VcenterVDS17 - Vcenter新建VDS网络以及配置vMotion




vMotion是虚拟机迁移时使用的流量线路,迁移使用单独的物理接口可单独的VLAN来承载
